tirsdag 24. mai 2016

Montering av Eberspracher D4

Da ble det endelig varme i skuta. Dette var det største prosjektet vi gjorde i år. Monteringen gikk greit, ok forklaring følger med og det er mye nyttig info å finne på nett fra andre som har montert. Utfordringen var, som hos alle andre, hvor skal slangene gå og hvor skal ventilene sitte?

Vi brukte mye tid på planleggingen, snakket også med andre Grand Banks eiere for tips og råd. Det er for så vidt god plass i båten så vi har brukt 90 mm slanger hele veien. Luftinntaket til varmeren går opp i gulvet og ut(inn) bak kjøleskapet. I gulvene har vi brukt skjøtestykker til slangene som er festet og tettet og slangene sitter med klemmer på hver side.

Her er en oversikt over hvordan vi har lagt slangene: Og er ikke bildene forklarende nok er det bare å ta kontakt. Så lang ser det ut til at uttakene sitter fornuftig, det er jevn fin varme i hele båten. (Klikk på bildene for å se de større)

Eber D4
Varmeren er montert på babord side

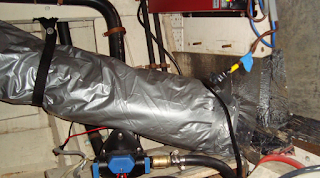

90mm eber slange til forkabin
Slange til forkabin
Forkabin
Under skapbunn i forkabin
forkabin skuffer
Bak skuffene og ut under sengen
eberspracher d4
Fra varmer og bakover, slangen som går opp er den som går til forkabin
motorrom
Bakvegg i motor-rom, slange opp går opp i gulvet, slange ned går til bad
Hovedkabin
Opp i gulvet i benk i hovedkabin og ventil ut
GrandBanks bad
Bad, gjennom skap og ut ved gulvet
d4 eksos
Eksos går ut ved dieseltank
varmeslange eber
Varmeslangen følger eksoslange i store skapet i akterkabin
akterkabin seng
Fortsetter under sengen med uttak i bakkant

Oversikt:
GrandBanks 36
Omtrent slik er slanger og varmer montert.
